Automaat laten afslaan: veilig en stap voor stap

Wie wil weten hoe je een stroomonderbreker laat afslaan, heeft meestal één van twee doelen: een groep spanningsloos maken of controleren of de beveiliging werkt. Dat zijn twee verschillende dingen. Een automaat uitschakelen maakt de groep alleen spanningsloos. De TEST-knop controleert de beveiliging. En zelf een kortsluiting of overbelasting veroorzaken is nooit een veilige testmethode.

Wat doet een automaat en waarom slaat hij af?

Een automaat is een overstroombeveiliging. Als de stroom in een groep te groot wordt, opent hij het circuit en scheidt hij de belasting van de voeding (bron: BC Trades Modules). Dat afslaan gebeurt thermisch of magnetisch, afhankelijk van de situatie: een thermische reactie hoort bij overbelasting, een magnetische reactie bij een grote foutstroom.

Een automaat slaat dus af om het circuit te beschermen. Slaat hij vaak af, dan wijst dat op een mogelijk probleem in de installatie (bron: ESFI). Het stappenplan om een groep bewust uit te schakelen vind je verderop in sectie 4.

Wanneer schakel je een automaat bewust uit?

Er zijn twee gewone redenen om een automaat met opzet uit te zetten:

• Je wilt weten welke groep bij welke ruimte of welk apparaat hoort. Je schakelt de automaat uit en kijkt waar de stroom wegvalt (bron: Galvin Power).
• Je wilt controleren of de groep daadwerkelijk spanningsloos wordt.

Vakmensen doen dit ook bij onderhoud, maar dan volgens vaste procedures (bron: ESFI). Voor thuis geldt: het bewust uitschakelen is bedoeld om een groep te herkennen, niet om aan de installatie te werken.

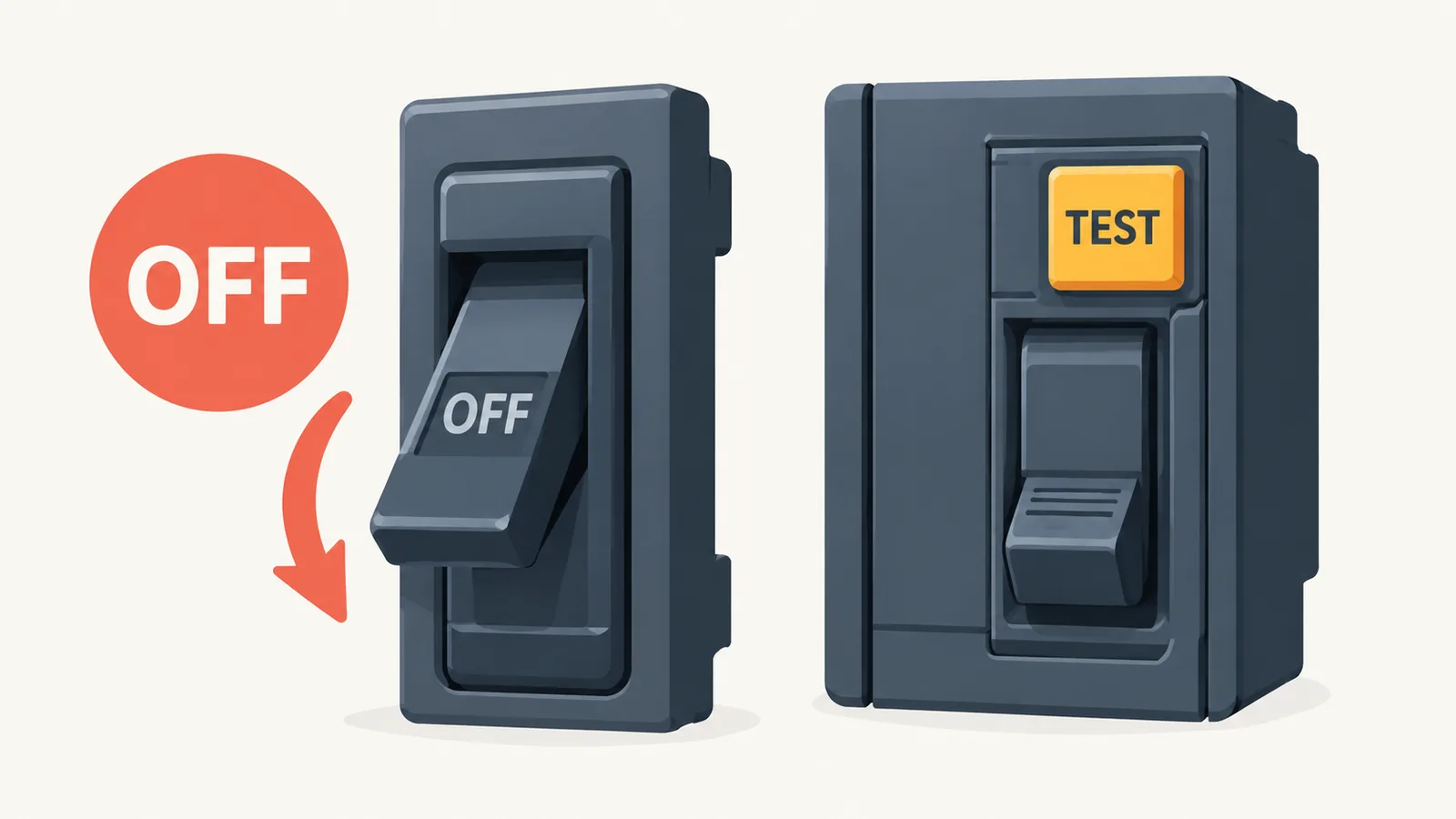

Uitschakelen versus de beveiliging testen

Dit is het belangrijkste verschil in dit artikel. Een automaat met de hand op OFF zetten maakt de groep spanningsloos. Het laat niet zien dat de automaat ook echt afslaat bij een fout. Voor het testen van de beveiliging beschrijft ESFI aparte procedures met de TEST-knop (bron: ESFI).

Onderdeel	Handmatig uitschakelen	TEST-knop AFCI	TEST-knop GFCI
Doel	Groep spanningsloos maken en herkennen	Beveiliging van de AFCI controleren	Beveiliging van de GFCI controleren
Wat het laat zien	Dat de stroom in deze groep wegvalt	Dat de AFCI reageert: de handel gaat naar OFF of TRIP	Dat de stroom tijdens de test wegvalt
Wat het niet bewijst	Dat de automaat bij een echte fout afslaat	Niets over andere automaten in de kast	Niets over andere schakelaars of contactdozen

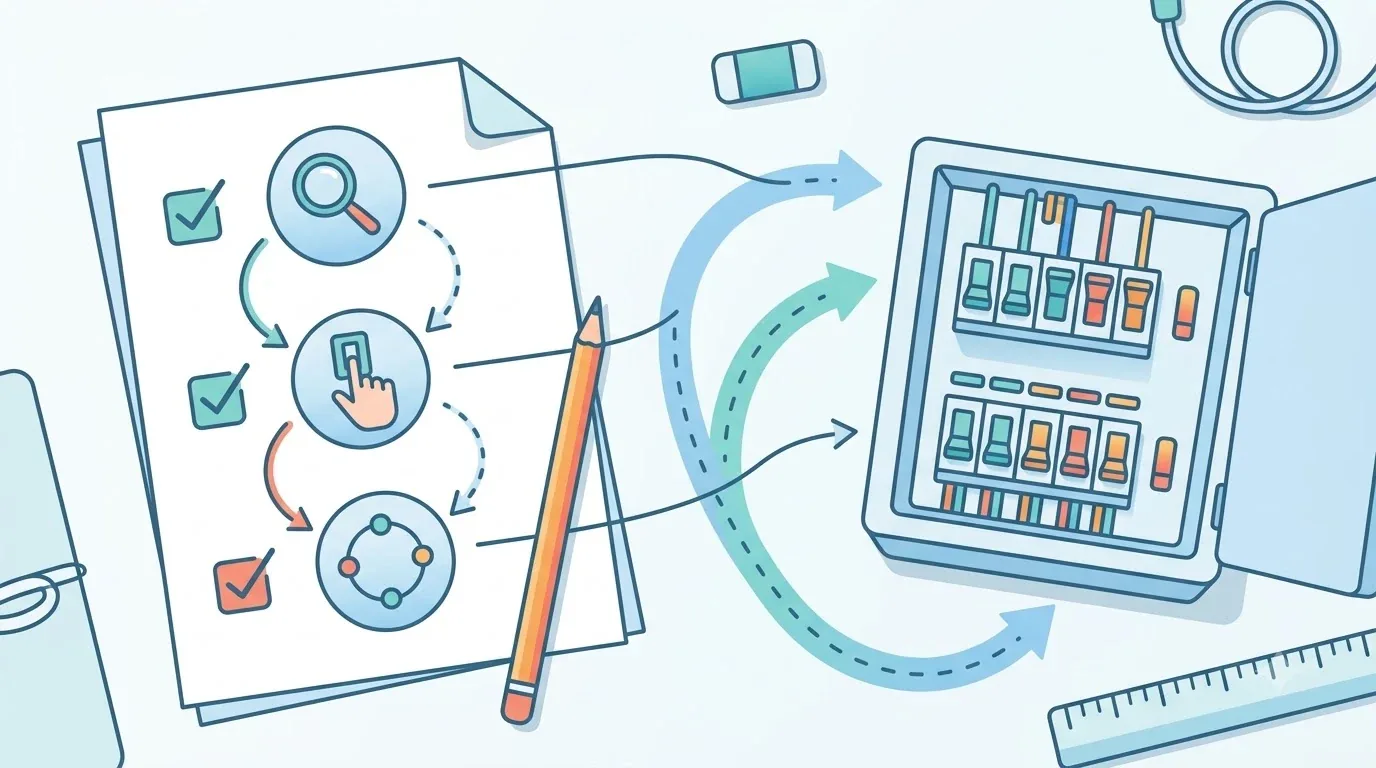

Stap voor stap een groep uitschakelen en controleren

Deze stappen volgen de werkwijze die Galvin Power beschrijft. Je hoeft er niets voor te openen.

1. Zet een lamp of een apparaat aan in de ruimte waar je de groep wilt herkennen.
2. Zoek de groepenkast.

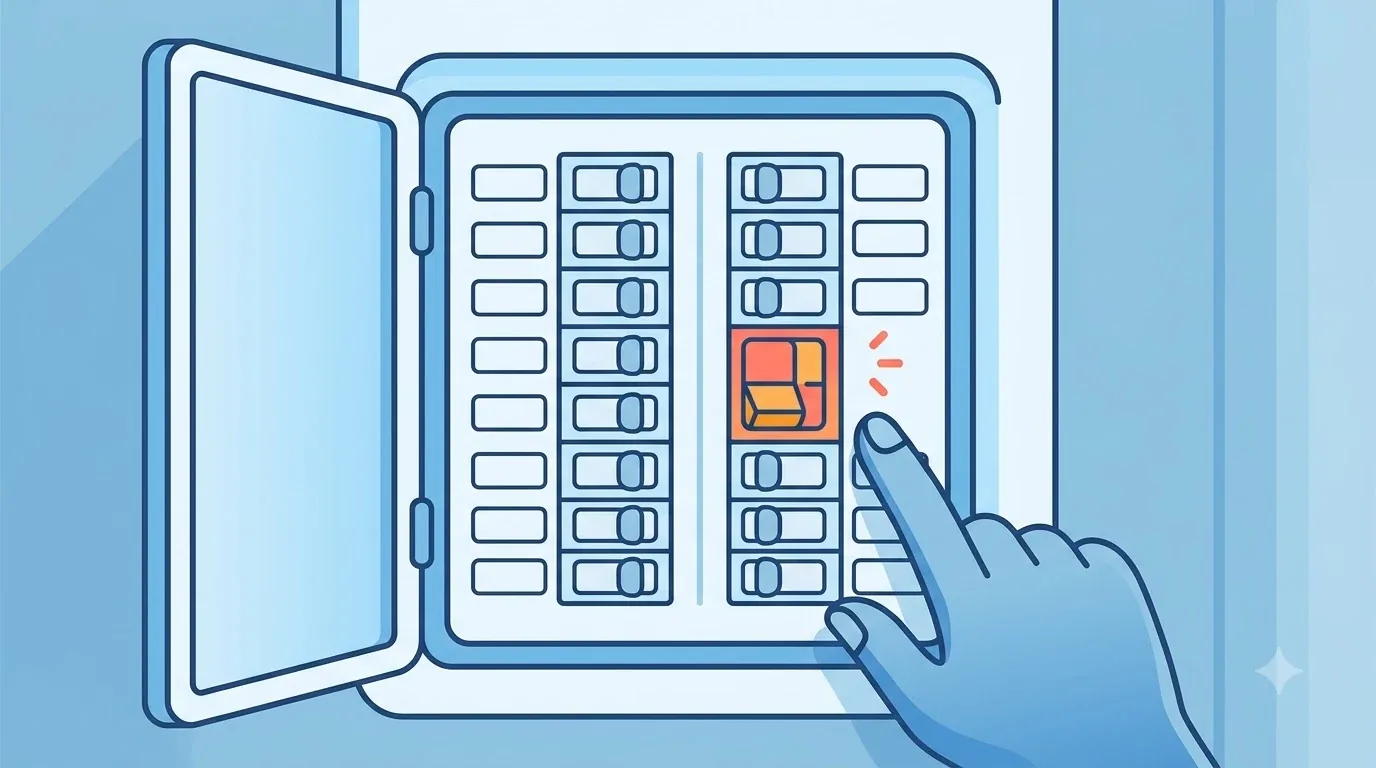

3. Zet de juiste automaat op OFF.
4. Controleer of de lamp uitgaat of het apparaat stopt, en dus of de groep spanningsloos is.

Praktische tips (zonder bron, gewoon verstandig):

• Kijk eerst welke apparaten op de groep aanstaan, zodat niets onverwacht uitvalt.
• Lees het label op de groepenkast.
• Houd een zaklamp bij de hand.

Let op: open geen afdekplaat en raak geen bedrading aan. Dit stappenplan gaat alleen over het bedienen van de automaat zelf.

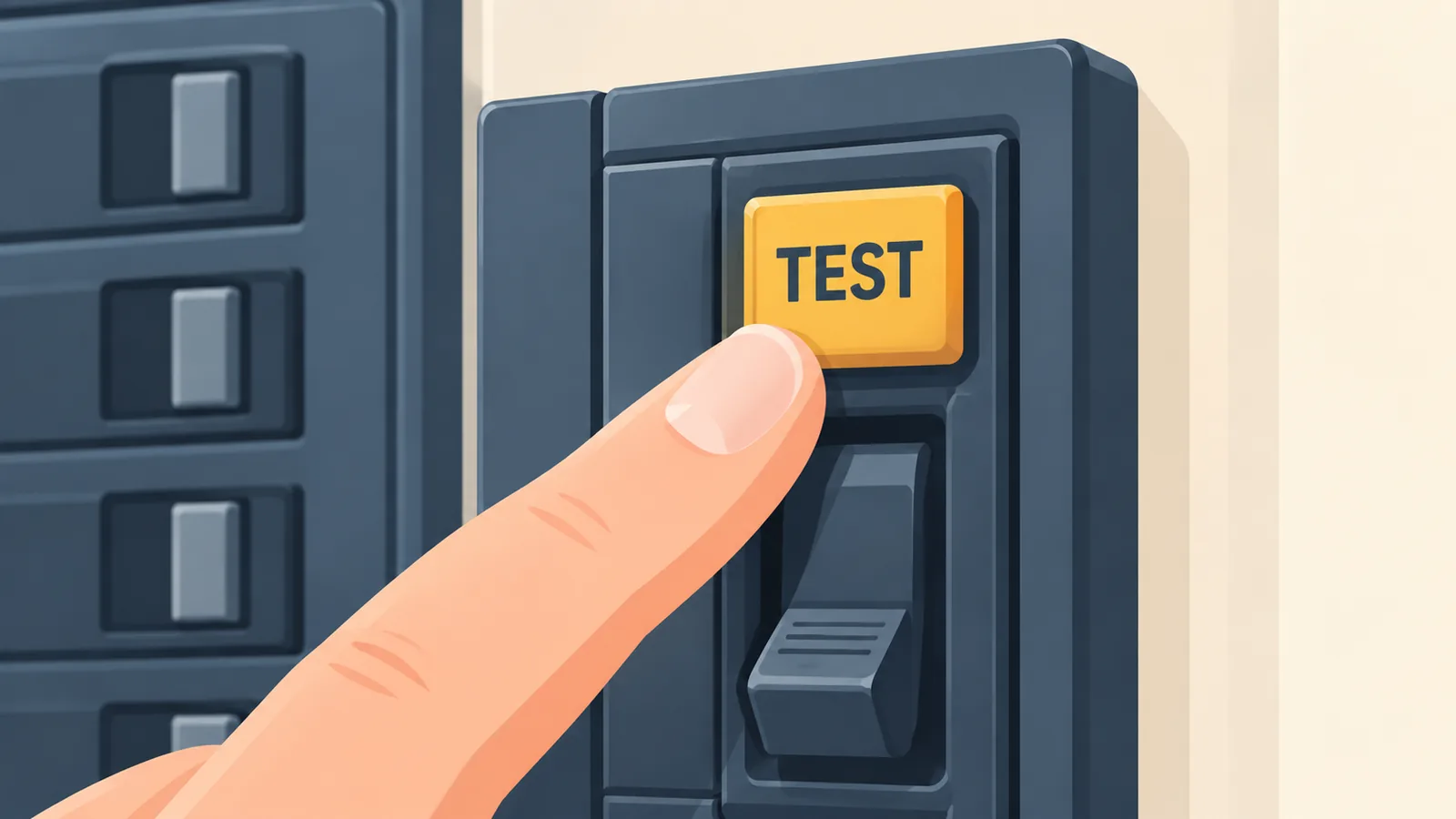

De TEST-knop van AFCI- en GFCI-schakelaars

De bronnen gebruiken Noord-Amerikaanse termen: AFCI, GFCI en TRIP. Ze komen hier uit de gebruikte bronnen. Over regels en schakelaars in Nederland doet dit artikel geen uitspraken.

AFCI testen

ESFI beschrijft de test bij een ingeschakelde AFCI (handel op ON): je drukt op de TEST-knop. Werkt de AFCI goed, dan gaat de handel naar OFF of TRIP. Voor deze test is het paneel open. Heb je geen ervaring of twijfel je, laat het dan door een erkend elektricien doen. Reageert de AFCI niet op de TEST-knop, laat hem dan door een erkend elektricien vervangen (bron: ESFI).

GFCI testen

Een GFCI-schakelaar of -contactdoos test je ook met de TEST-knop. Tijdens de test controleer je of de stroom wegvalt (bron: ESFI).

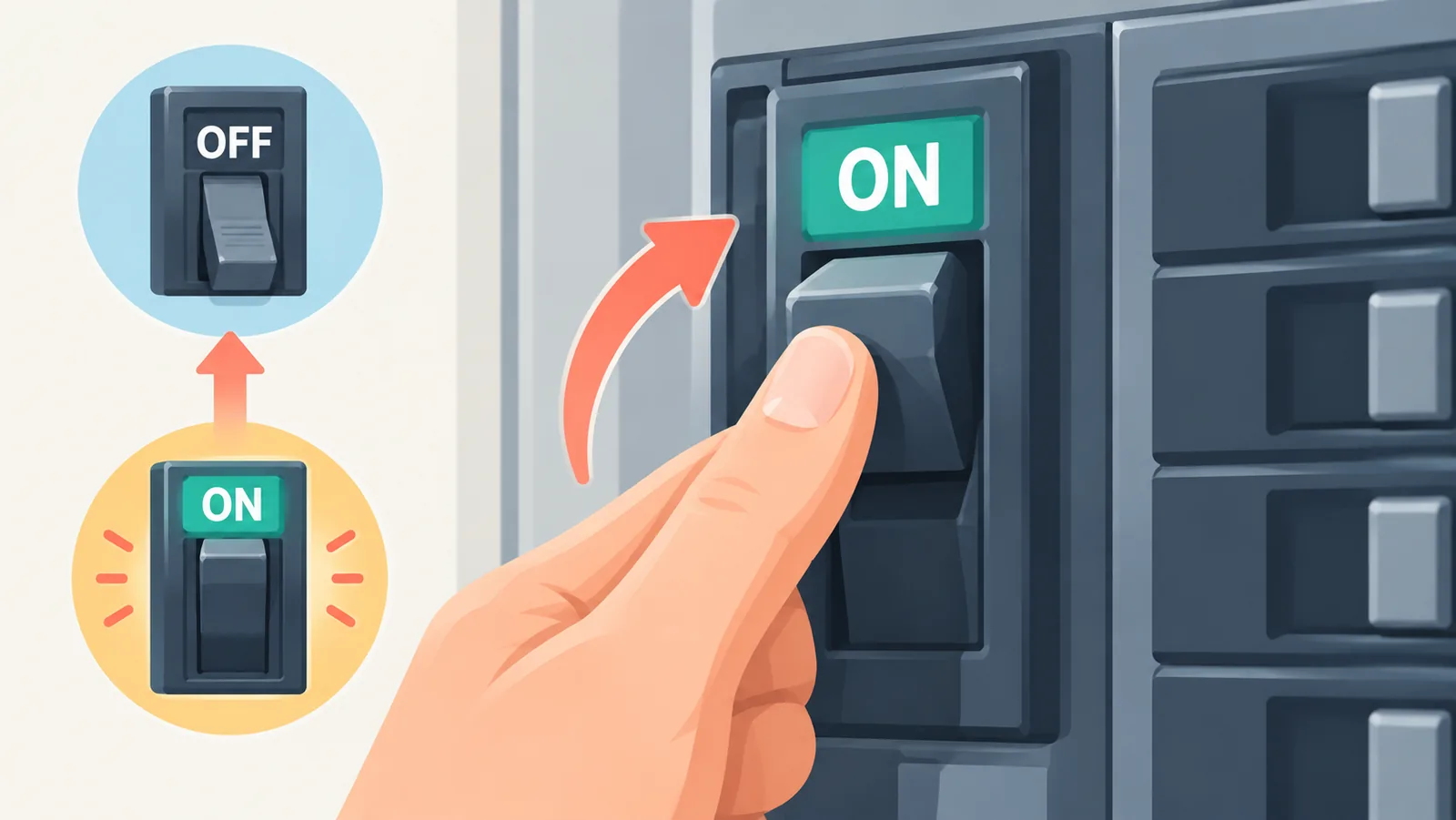

Resetten na het afslaan

Na het afslaan of na een geslaagde test staat de handel in OFF of TRIP, afhankelijk van het type. Resetten gaat volgens ESFI zo:

1. Zet de handel eerst volledig op OFF.
2. Zet de handel daarna op ON.

Stopregel: slaat de automaat daarna opnieuw af, blijf dan niet resetten. Vaak afslaan is een signaal dat een gekwalificeerd elektricien moet kijken (bron: ESFI).

Nooit doen: kortsluiting of overbelasting veroorzaken

Sommige lezers vragen zich af of ze een automaat kunnen testen door zelf een overbelasting of kortsluiting te maken. Het antwoord is nee. Dat geeft gevaar voor brand en schokken.

Veilige alternatieven zijn de TEST-knop (waar die aanwezig is) en een controle door een erkend elektricien.

Een automaat die steeds afslaat

Overbelasting van een groep is een van de mogelijke oorzaken van afslaan (bronnen: This Old House, ESFI). Let dan op deze waarschuwingssignalen:

• een brandlucht
• verkleurde contactdozen of schakelaars
• zoemende of knetterende geluiden

Zie je een van deze signalen, of slaat de automaat vaak af? Blijf dan niet resetten en laat het controleren door een erkend elektricien.

Spanningsloos betekent niet automatisch veilig

Een uitgeschakelde automaat is geen garantie dat het veilig is om aan de installatie te werken. ESFI noemt bij echt elektrisch werk deze onderdelen: de juiste kwalificatie, een risicocontrole, vergrendelen en markeren, en vaststellen dat er geen spanning staat. Dit werk hoort bij een erkend vakman.

Wanneer bel je een erkend elektricien?

Bel een erkend elektricien in deze situaties:

• De AFCI reageert niet op de TEST-knop.
• Een automaat slaat herhaaldelijk af.
• Je ruikt brand of ziet verkleurde contactdozen of schakelaars.
• Er moet gewerkt worden in de groepenkast.
• Een automaat moet worden vervangen.

Veelgestelde vragen

Is uitschakelen genoeg om een groep te testen?

Nee. Uitschakelen maakt de groep spanningsloos, maar bewijst niet dat de automaat bij een echte fout afslaat. Voor de beveiliging zelf bestaat de TEST-knop van AFCI en GFCI.

Wanneer gebruik ik de TEST-knop?

Als je wilt controleren of de beveiliging van een AFCI of GFCI reageert. De schakelaar staat dan op ON.

In welke stand staat de handel na het afslaan?

In OFF of TRIP, afhankelijk van het type. Om te resetten zet je hem eerst op OFF en daarna op ON.

Wat doe ik bij een automaat die steeds afslaat?

Blijf niet resetten. Vaak afslaan wijst op een mogelijk probleem, dus laat het controleren door een erkend elektricien.

Mag ik een kortsluiting veroorzaken om te testen?

Nee. Dat is gevaarlijk vanwege brand en schokken.

Samenvatting en bronnen

• Uitschakelen maakt een groep spanningsloos, de TEST-knop controleert de beveiliging.
• Reset via OFF en dan ON, en stop met resetten als de automaat steeds afslaat.
• Veroorzaak nooit zelf een fout en laat werk in de groepenkast aan een erkend elektricien.
